CC Série Primavera triturador de cone

Descrição Detalhada do CC Série Primavera triturador de cone:

Primavera triturador de cone ( britador de cone de mola )é uma grande relação de esmagamento, alta triturador avançado de alta potência, a produtividade hidráulica. A máquina está na digestão e absorção dos países com o nível avançado internacional na década de 1980, vários tipos de cone triturador desenvolvidos com base em. Apropriado para esmagar o minério duro duro e médio e rock, tais como minério de ferro, minério de cobre, calcário, quartzo, granito, basalto, diabásio, etc, são amplamente utilizados na indústria metalúrgica, indústria da construção civil, a indústria de construção de estradas, indústria química e de ácido fosfórico Indústria sal .

Características :

1. Elevadas produtividade e eficiência;
2. Selo de óleo seco fiável, prolongando os ciclos de lubrificação e o tempo de vida do equipamento;
3. Materiais utilizados de elevada qualidade em pontos chave para garantir um grande poder de britagem;
4. Vários tipos de cavidade para satisfazer os requisitos dos clientes;
5. Baixo custo operatório diário e baixo custo de manutenção.

Primavera cone triturador estrutura Introdução :

Cone quadro principal de sua estrutura triturador, o eixo horizontal, cone em movimento, roda de balanço, luva excêntrica, parede superior esmagamento (cone fixo), sob a parede de britagem (cone fixo), o fluido força de ligação, o sistema de lubrificação, o sistema hidráulico, sistema de controlo composto por várias peças.

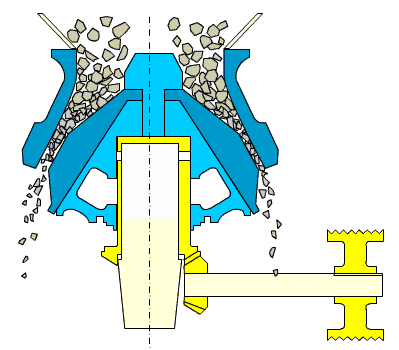

Princípio de Funcionamento do britador de cone ：

O britador de cone tritura os materiais entre os cones fixo e móvel. Portanto, ele é mais avançado e eficiente do que o britador de mandíbula. O cone móvel é suportado pelo rolamento e é fixado no eixo vertical que é encaixado no mancal fixo e o mancal é encaixado no mancal excêntrico, e o mancal é encaixado ao rolamento do dispositivo de parada/partida. O cone móvel e o eixo vertical são movidos juntos pelo mancal do eixo excêntrico. O mancal do eixo excêntrico é movido pelo eixo horizontal e a engrenagem franjada (fimbriada) e a roda do transportador de correia é movida pelo motor através das correias em V. A parte baixa do eixo vertical é instalada no mancal excêntrico. Quando o mancal excêntrico gira, há uma superfície cônica alinhada pelo eixo. Quando o cone móvel se aproxima do cone fixo, as rochas são brotadas e quando o cone se afasta os materiais britados são descarregados pela abertura de descarga. O cone fixo pode ser suspenso ou abaixado ajustando-se a largura da abertura de descarga e, consequentemente, o tamanho de saída é determinado.

Parâmetros técnicos:

Modelo	Tipo de Cavity	Tamanho Máximo da Alimentação (mm)	Gama de Quitação (mm)	Potência do Motor (kw)	Capacidade (t/h)-- Circuito aberta e quitação fechado (mm)
					3	5	6	10	13	16	19	25	31	38	52	64	76	89
CC539	C	155	25-38	75								128	147	175
	M	150	13-31	75					59	73	91	118	137
	F	87	9-19	75				46	59	73	82
CC539D	C	70	6-19	75			59	73	95	114	127
	M	51	5-16	75		41	55	68	91	100
	F	35	3-13	75	27	41	55	68	91
CC551	EC	260	25-52	200								237	273	324	398
	C	220	19-52	200							173	218	250	295	365
	M	180	16-38	200						132	159	200	228	253
	F	120	13-31	200					109	127	146	163	181
CC551D	C	90	8-25	200				109	159	182	200	228
	M	76	6-16	200			82	105	137	164
	F	55	3-16	200	36	59	82	105	137	164
CC567	EC	315	38-64	250										538	630	743
	C	230	25-64	250								354	417	454	610	637
	M	205	22-52	250								291	337	381	438
	F	180	16-38	250						182	205	259	296	327
CC567D	EC	115	13-25	250					255	282	309	337
	C	115	10-25	250				191	255	282	309	337
	M	76	6-19	250			137	164	209	255	282
	F	60	5-13	250		91	137	164	209
CC584	EC	460	38-89	400										880	1179	1361	1473	1531
	C	310	31-76	400									789	844	1088	1257	1386
	M	280	25-64	400								608	726	807	998	1128
	F	235	19-52	400							381	499	617	726	852
CC584D	EC	170	16-25	400						508	590	653
	C	150	13-25	400					454	480	540	599
	M	110	10-19	400				354	408	454	508
	F	90	5-16	400		190	270	345	360	408
